寶通BWFRP管道原料

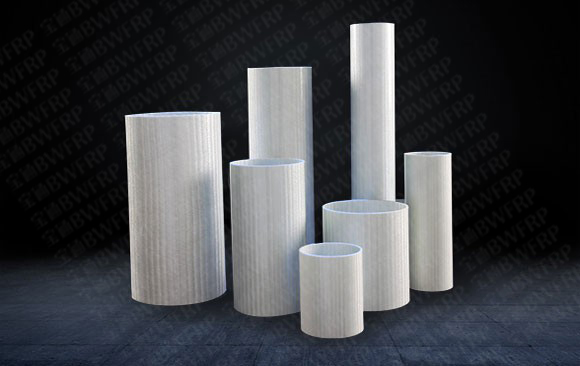

BWFRP電力管介紹


電力管介紹

寶通BWFRP電力、通信管道采用高性能纖維復合材料和環氧樹脂為原材料，由編織層、中間層、外表層構成，通過高性能纖維縱向和橫向相互交錯編織拉擠成型。具有“環剛度高、拉伸度強、內壁光滑、導熱性優、耐高低溫、電絕緣高、阻燃性強、耐腐防水、易運易裝、安全環?！钡仁筇匦浴?/p>

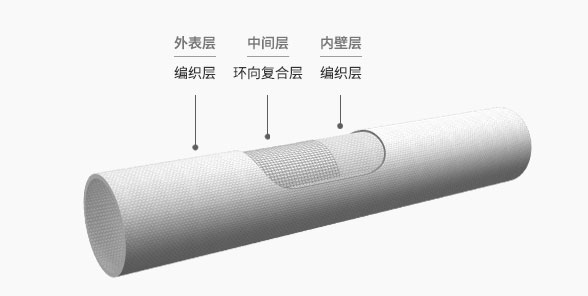

工藝結構示意圖

BWFRP電力管工藝

BWFRP管道

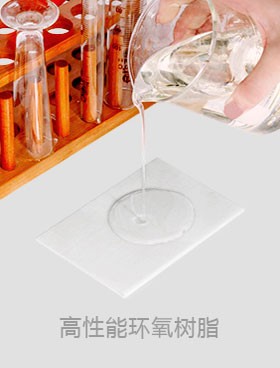

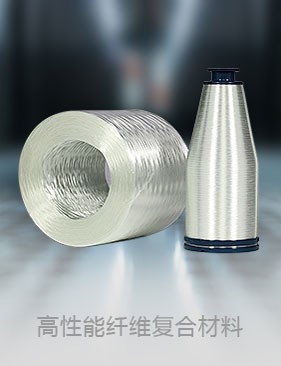

材質  高性能復合材料及環氧樹脂

工藝  高性能纖維編織拉擠

性能

  • ①環剛度高

  • ③抗拉力強

  • ⑤內壁光滑

  • ⑦導熱性優

  • ⑨耐腐耐水

  • ②耐高低溫

  • ④電絕緣高

  • ⑥阻熱性強

  • ⑧易運易裝

  • ⑩安全環保

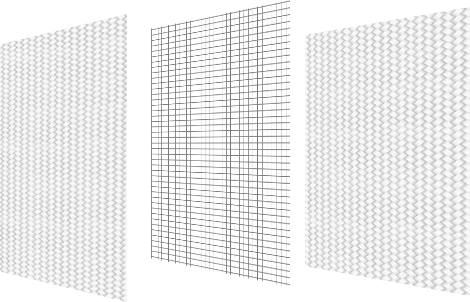

編織層

環向復合層

編織層

產品型號

BWFRP管道型號

BWFRP電力管 執行標準：DL/T802.2--2017

規格型號（mm）尺寸/d尺寸/t重量（kg/m）行業標準環鋼度要求實測結果
BWFRP100x3.0x60001003.02.42544
BWFRP150x4.0x60001504.03.52537
BWFRP150x5.5x60001505.55.45079
BWFRP175x4.5x60001754.55.42534
BWFRP200x5.0x60002005.06.62538
BWFRP200x6.5x60002006.58.85062
BWFRP250x7.0x60002507.0112545
BWFRP250x8.5x60002508.513.55065

BWFRP電力管執行標準及規格參數

  • BWFRP100x3.0x6000

  • BWFRP150x4.0x6000

  • BWFRP200x5.0x6000

  • BWFRP250x7.0x6000

檢測項目標準值檢測方法
外觀導管色澤均勻：內外表面無龜裂、分層、針孔、毛邊、雜志、貧膠區、氣泡等
缺陷;內外表面光滑平整不得有凹凸不平;導管兩端面平齊，無毛邊、毛刺。		目測

  • 尺寸

  • 內徑（單位mm）

    厚度（單位mm）

  • 100±0.3

  • 150±0.3

  • 200±0.5

  • 250±0.5


  • 3.0±0.2

  • 4.0±0.2

  • 5.0±0.2

  • 7.0±0.3

游標卡尺
拉伸強度（單位Mpa）≥200DL/T802.2--2017
浸水后拉伸強度（單位Mpa）≥170DL/T802.2--2017
巴式強度≥38GB/T3854-2005
環剛度（5%）（單位Mpa）≥25GB/T3854-2005
負荷變形溫度（Tfel.8）℃≥160GB/T1634.2-2004
落錘沖擊管壁結構不應有明顯分層、裂痕或破裂DL/T802.2--2017
接頭密封性能0.1Mpa水壓下保持15min接頭不應滲水、漏水DL/T802.2--2017
浸水后壓扁先載荷保留率%≥85GB/T5352-2005
堿金屬氧化物含量%≤0.8GB/T1549-2008
氧指數%≥26GB/T8924-2005

BWFRP電力管執行標準及規格參數

  • BWFRP150x5.5x6000

  • BWFRP175x4.5x6000

  • BWFRP200x6.5x6000

  • BWFRP250x8.5x6000

檢測項目標準值檢測方法
外觀導管色澤均勻：內外表面無龜裂、分層、針孔、毛邊、雜志、貧膠區、氣泡等
缺陷;內外表面光滑平整不得有凹凸不平;導管兩端面平齊，無毛邊、毛刺。		目測

  • 尺寸

  • 內徑（單位mm）

    厚度（單位mm）

  • 150±0.4

  • 175±0.4

  • 200±0.5

  • 250±0.5


  • 5.5±0.3

  • 4.5±0.2

  • 6.5±0.3

  • 8.5±0.4

游標卡尺
拉伸強度（單位Mpa）≥200DL/T802.2--2017
浸水后拉伸強度（單位Mpa）≥170DL/T802.2--2017
巴式強度≥38GB/T3854-2005
環剛度（5%）（單位Mpa）≥50GB/T5352-2005
負荷變形溫度（Tfel.8）℃≥160GB/T1634.2-2004
落錘沖擊管壁結構不應有明顯分層、裂痕或破裂DL/T802.2--2017
接頭密封性能0.1Mpa水壓下保持15min接頭不應滲水、漏水DL/T802.2--2017
浸水后壓扁先載荷保留率%≥85GB/T5352-2005
堿金屬氧化物含量%≤0.8GB/T1549-2008
氧指數%≥26GB/T8924-2005
